● 阅读下列说明和图,回答问题1至问题4,将解答填入答题纸的对应栏内。
【说明】

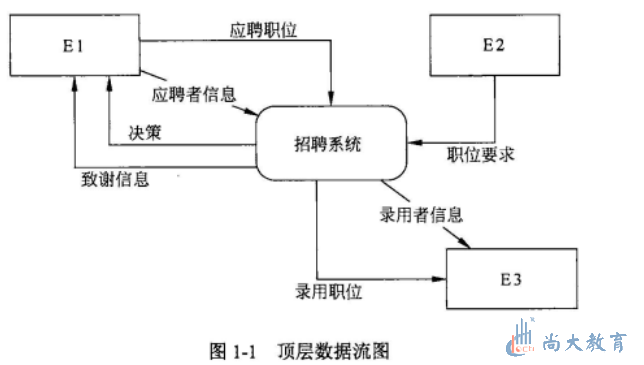

某公司欲开发招聘系统以提高招聘效率,其主要功能如下: (1)接受申请 验证应聘者所提供的自身信息是否完整,是否说明了应聘职位,受理验证合格的申请,给应聘者发送致谢信息。 (2)评估应聘者 根据部门经理设置的职位要求,审查已经受理的申请;对未被录用的应聘者进行谢绝处理,将未被录用的应聘者信息存入未录用的应聘者表,并给其发送谢绝决策;对录用的应聘者进行职位安排评价,将评价结果存入评价结果表,并给其发送录用决策,发送录用职位和录用者信息给工资系统。 现采用结构化方法对招聘系统进行分析与设计,获得如图1-1所示的顶层数据流图、图1-2所示0层数据流图和图1-3所示1层数据流图。
【问题1】(3分)
使用说明中的术语,给出图中E1~E3所对应的实体名称。
【问题2】(2分)
使用说明中的术语,给出图中D1~D2所对应的数据存储名称。
【问题3】(6分)
使用说明和图中的术语,给出图1-3中加工P1~P3的名称。
【问题4】(4分)
解释说明图1-2和图1-3是否保持平衡,若不平衡请按如下格式补充图1-3中数据流的名称以及数据流的起点或终点,使其平衡(使用说明中的术语或图中符号)。
